一、產品概述

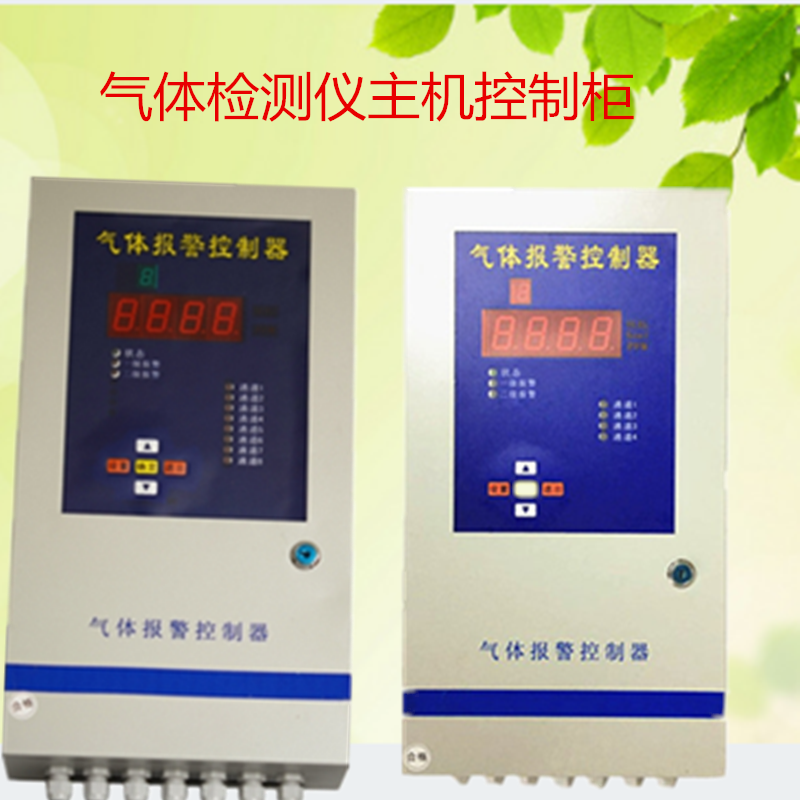

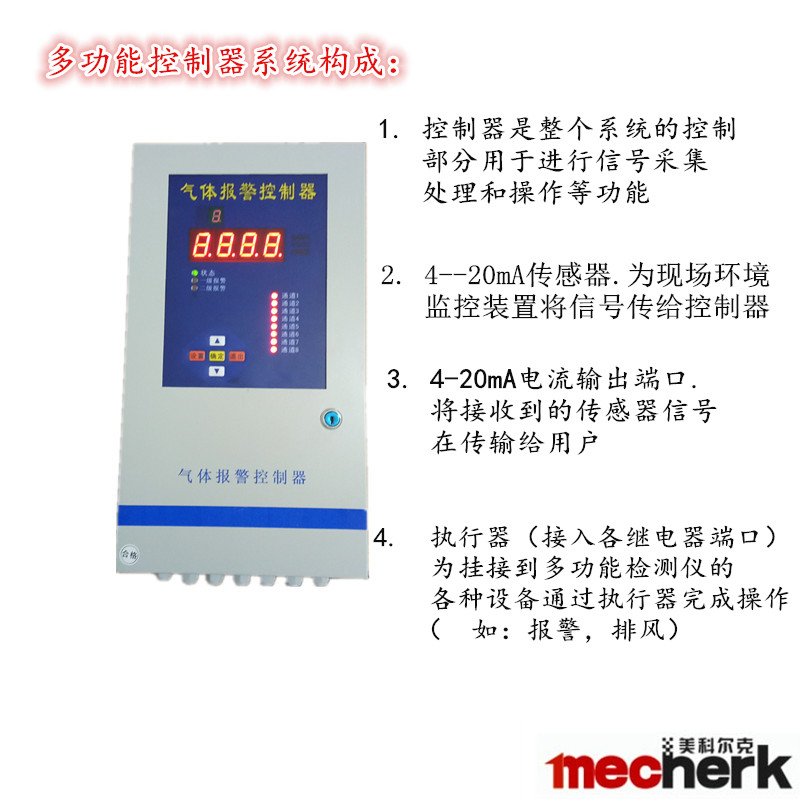

多路控制柜是本公司研制的一款可以同時處理8路4—20mA傳感器輸入信號并將4—20mA傳感器信號再輸出的智能可控系統。該產品具有高穩定，高準確和高智能化的特點，外接控制端口豐富，用戶可以自由選擇掛接傳感器的種類和接入端口，并通過簡單設置即可進行現場檢測與報警。目前版本的系統已集成有1級蜂鳴器和2級報警器，并提供5路常開常閉控制端與3路常開控制端（用戶可以方便外接報警器或其他需控器件）以及8路4—20mA傳感器信號再輸出端口。
該系統主要應用于需要檢測可燃或各種有毒氣體的場合中，顯示待檢氣體的數值指標量，當現場的某種待檢氣體的指標超出或低于所設置的標準時，系統會自動進行一系列報警動作，如報警，排風，跳閘等（根據用戶的不同設置而不同）。
二、系統技術參數
1．檢測原理：系統通過給外接傳感器提供24V標準直流電壓，采集標準4—20mA傳感器輸入信號，分析處理以完成數碼顯示與報警操作。
2、適用對象：本系統支持各標準傳感器的輸入信號。如氣體傳感器：一氧化碳，硫化氫，氫氣，二氧化硫，氨氣，氧氣，氯氣，可燃?xì)怏w等氣體傳感器。表-1為上述氣體技術參數的設置表（僅供參考，用戶可根據具體情況設置參數）
表-1
|
被測氣體 |
氣體名稱 |
技術指標 |
||
|
測量范圍 |
分辨率 |
報警點 |
||
|
CO |
一氧化碳 |
0-2000ppm |
1ppm |
50ppm |
|
H2S |
硫化氫 |
0-100ppm |
1ppm |
10ppm |
|
H2 |
氫氣 |
0-1000ppm |
1ppm |
35ppm |
|
SO2 |
二氧化硫 |
0-100ppm |
1ppm |
5ppm |
|
NH3 |
氨氣 |
0-200ppm |
1ppm |
35ppm |
|
NO |
一氧化氮 |
0-200ppm |
1ppm |
35ppm |
|
NO2 |
二氧化氮 |
0-200ppm |
1ppm |
10ppm |
|
CL2 |
氯氣 |
0-20ppm |
1ppm |
2ppm |
|
O3 |
臭氧 |
0-50ppm |
1ppm |
2ppm |
|
O2 |
氧氣 |
0-30%vol |
0.1%vol |
下 18%vol 上 23%vol |
|
EX |
可燃?xì)?/span> |
0-100%LEL |
1%LEL |
25%LEL |
3．變送器型號：可燃/有毒型系列探頭（參考）。
4．響應時間：≤10秒。
5．工作電壓：交流220V，50Hz
6．使用環境：溫度：-10°C—50°C 相對濕度＜30%
7．系統功率：本系統在8路滿載的情況下，最大功耗50W。
8．電流輸出：本系統提供把傳感器的輸入信號再輸出的電流輸出端口。
9．外型尺寸：長×寬×厚：48×25×13。
10．系統與外接（氣體）傳感器連接線要求：可以采用2線或3線制接法，單芯線直徑≥1.5mm，線長≤1000m。
具體內容可參考：巡檢控制柜使用說明書(1)
